弊社「電気自動車用急速充電器」は、 一般社団法人 次世代自動車振興センター の補助対象機種に認定されています。

当社は2009年に電気自動車用急速充電器の一般販売を開始し、日本全国に設置されご利用いただいております。
ここでは、乗用車系EV/PHV向け急速充電器をご紹介いたします。
電気バス向け超急速充電器については、カスタム対応となっております。導入事例をご参照下さい。

ラインナップ

標準仕様と認証対応高機能仕様がございます。
高機能充電器は「次世代自動車充電インフラ整備促進事業」の補助対象です。
高機能充電器のご利用には別途システム会社との契約が必要です。

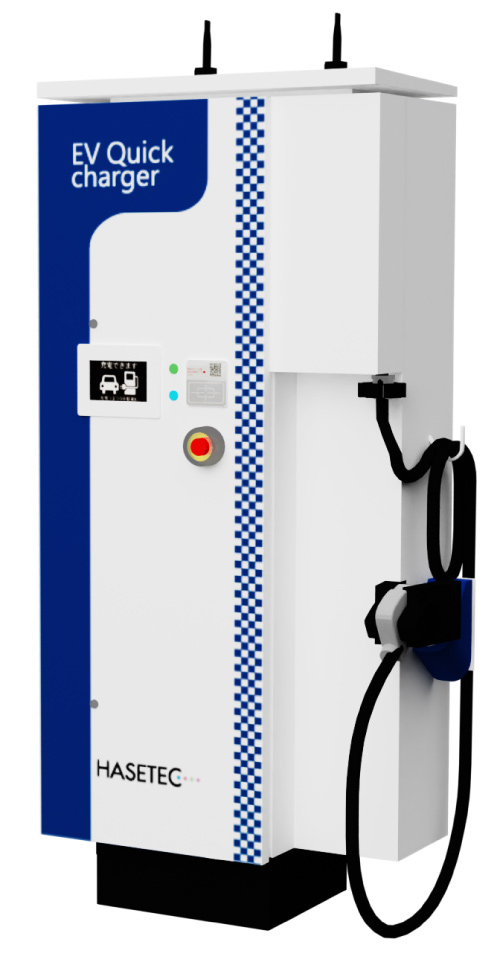

  • 標準仕様 (50kW)



    標準仕様 (50kW)

    【形式】
    RC03-3P3W

  • 標準仕様 (25/44kW)



    標準仕様 (25/44kW)

    【形式】
    QC03-3P3W(44kW)
    QC02-2P2W(25kW)

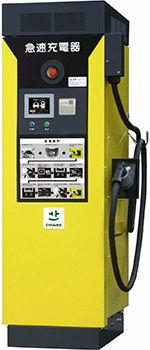

  • 高機能仕様 (25/44kW)

    エネゲート製認証・課金装置内蔵型

    高機能仕様 (25/44kW)

    【形式】
    QC03-3P3W-EN(44kW)
    QC02-2P2W-EN(25kW)

詳細仕様

基本仕様 50kW出力タイプ 44kW出力タイプ共通 25kW出力タイプ共通
交流入力
入力 三相3線式 AC200V
(50Hz/60Hz)
単相2線式 AC200V
(50Hz/60Hz)
最大電流 170A 最大電流 140A 最大電流 140A
漏電ブレーカは200A(主回路)
及び
15A(制御回路用で入力より分岐済み)
定格容量 57kVA 49kVA 27.5kVA
直流電力
出力 DC150~450V、125A最大 DC50~500V、110A最大 DC50~500V、65A最大
定格直流電力 50kW 44kW 25kW
使用環境
温度 -10~40℃
湿度 30~90%
設置 屋外設置(塩害地域不可)
保護等級 IP44 IP33
その他
給電用コネクタ 接触式(JEVS G 105準拠)
CHAdeMOプロトコル Ver.1.2 Ver.0.9.1
表示・操作部 押しボタンスイッチ及びタッチパネルによる
騒音 65dB(A)以下
質量 約330kg 約325kg 約300kg
外部インターフェース シリアル、LAN(オプション)

ダウンロード

カタログ

50kW 標準仕様 (2.23MB)
44/25kW 標準仕様 (2.31MB)
44/25kwW 高機能充電器 エネゲート内蔵タイプ (2.69MB)

施工説明書

25kW 施工説明書 (QC02-2P2W(標準/EN共通)) (651KB)
44kW 施工説明書 (QC03-3P3W(標準/EN共通)) (615KB)
